小模数数控滚齿设备

2021-07-06 20:23:08
小模数数控滚齿设备
详细介绍:

技术参数/ Specification

项目

Description

单位

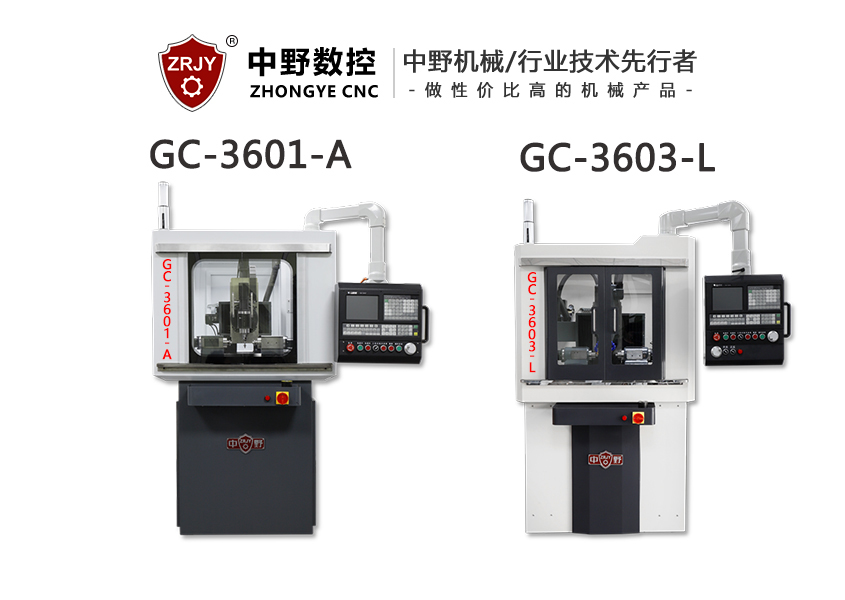

GC-3601-A

GC-3603-L

最大工件直径

Max.diameter of workpiece

mm

φ30

φ80

最大工件模数

Max.module

mm

≤0.8

≤1.2

最大轴向行程

Max.shifting length

mm

40

50

加工齿数范围

The Range of Numbers of Teeth

齿

2~400

滚刀最大直径×长度

Max.size of hob (D×L)

mm

25×20

32×25

滚刀轴直径

Arbor

mm

Φ3.5 /φ6.5/Φ8 /φ13

Φ8 /φ13

滚刀窜到长度

Hob shifting distance

mm

30

50

滚刀主轴最高转速(B轴)

Max.Speed of spindle

rpm

4000

5000

工件主轴最高转速(C轴)

Max.speed of worktable

rpm

5000

轴快速移动速度(X/Z轴)

X/Z axis rapid feed rate

mm/min

800

轴切向快速移动速度(Y轴)

Y axis rapid feed rate

mm/min

800

1000

尾座快速移动速度(U轴)

U axis rapid feed rate

mm/min

800

滚刀轴zui大螺旋角度

Max.helix angle

°

±20

±45

电机总功率

Total power

KV

3.5

5.3

机床外形尺寸(长×宽×高)

Size(L×W×H)

mm

1050×900×1750

1800×1200×2200

机床净重

Net weight

Kg

850

1700

标准配置/ Standard Configuration

BLUEBOOK数控控制系统

工件夹紧装置

进口驱动器

进口伺服电机

进口丝杆导轨

进口轴承

10.4彩色显示器

φ8/φ13刀杆组件

全密封护罩

集中定量润滑装置

带热交换器的电气控制箱

液压、冷却系统

循环润滑系统

机床状态显示灯、照明灯

机床垫铁、铁屑箱

安装调整专用工具

可选配置/ Fittings Selection

工装夹具

机动去毛刺装置

自动上下料装置

油雾处理装置

用户需要的其他配件


机床特点/ Machine Features


▼  辽宁中野数控机床制造有限公司主营小模数数控滚齿设备 高速异形滚齿设备

■   数控高速滚齿机采用展成法原理,通过数控系统电子齿轮箱(EGB)功能,实现分度运动和差动补偿运动,能完成圆柱直齿轮、斜齿轮、蜗轮、小锥度齿轮、鼓形齿轮及花键等齿部的加工。

■  采用工件轴与顶端轴双电机同步运转,搭配高速主轴,可拆卸刀杆。

广泛应用于仪器仪表、医疗、军工、电动工具、3C电子产品、微型减速机、乐器等精密行业。

小模数数控滚齿机特点:

■  机床床身为高刚性铸铁底座,机床刚性好、精度稳定;

■  主轴/伺服电机直连式及可更换刀杆的设计,带锁紧机构的刀架,进一步提高加工刚性;

■  工件轴及顶端轴采用双电机同步直驱驱动,避免了传动误差,增加机床加工精度和稳定性;

■  电子齿轮箱(EGB)功能:多轴精准同步控制插补功能,轻松实现分齿运动和差动补偿运动;

■  自动窜刀功能:设置合理参数,加工过程中实现定长、定量自动窜刀,使刀具均匀磨损,提高刀具利用率;

■  更大的加工范围:±45°螺旋角囊括了市面90%的加工范围,同时轴及工件轴附带燕尾调整功能,

使得加工长度及范围大大增加,解决多数加工问题;

■  圆周定位功能:可根据工件要求,设置刀轴旋转起始点及工件起始点,达到某一齿与工件其他特定位置形成特定角度;

■  快速回退:在断电或发生故障按下急停时,同步快退让刀,避免损坏刀具;

■  加工精度可达G B / T 10095.1-2008的6级,齿面粗糙度为Ra1.6um。


加工案例/ Standard Configuration

数控滚齿机


小模数数控滚齿设备
